全尺寸玻璃热弯成型设备XCRW1030C型
全尺寸玻璃热弯成型设备XCRW1030C型

1、加热区与冷却区完全隔离,实现节能减排。

2、可通用不同尺寸规格的模具、可使用石墨、陶瓷、金属等不同材质的模具。

3、可根据模具实际尺寸,适时调整设备运行功率。

4、整机采用多站式成型,生产品质稳定可靠。

5、成型加热块可实现多温区,为定点、定区域成型提供保障。

6、退火工序采用自然风冷降温方式,降温更均匀可有效控制产品的应力释放。

7、成型动力采用高精度电缸控制,运行稳定,动作精准可靠。

8、温度智能化分配,低温差持续工作,大大降低设备能耗。

9、专业密封处理,降低模具氧化,减少惰性气体损耗。

10、6 轴机器人加持,提高设备运行精度和智能化程度。


  应用领域

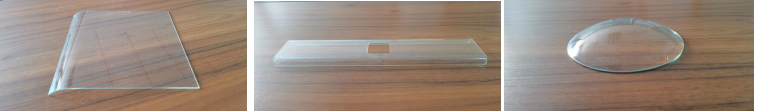

应用于车载显示屏及智能家电产品中曲面玻璃制品领域



  技术参数
项目名称参数
设备参数外形尺寸直径3900mm*高2700(圆形)
工作台面高度980mm±30
重量约 10000KG
技术参数最大模具尺寸1000mm(L) × 400mm(W) × 150mm(H)
最大玻璃尺寸960mm(L) × 360mm(W) × 120mm(H)
适合玻璃厚度0.8-5.0mm
适合模具厚度80mm-150mm
最小曲率半径 R 角R≥10mm
成型压切深度监测精度±0.01mm
生产周期10-15min/PCS(视产品实际形态而定)
电控系统电源要求AC380V±10%、50Hz、260KW
设备总功率260KW
电网稳定电源滤波器
电源保护漏电断路器
气动系统成型压力调节精度0.01MPa
氮气流量100-120L/min
氮气压力0.3MPa、氮气纯度 99.999%
压缩空气压力:0.6~0.8Mpa, 干燥气源
冻水系统循环水进水流量120-140L/min
循环水进水温度20±2℃
冷却水配置单台设备配 15 匹制冷量冰水机
温控系统温控精度±5℃(测量热电偶输入温控表信号点)
最高温度850℃
升温到工作时间20-30min
温度检测K型铠装感温探头
温度保护SCR电流调整器
加热保护水温、水压、水流量异常报警时,自动关闭所有加热管
