1、设备采用 4 轴数控机床的平面贴合技术。适用于 3A 膜材, 1:1 保护膜等不同材料的贴合。
2、采用 X、Z、A、三轴联动,精准数控仿形、复合运动轨 迹控制从而实现实际生产作业,单轴最大移动速度 0.3m/s,设备重 复定位精度±0.03mm。
3、操作系统实际为运行 G/M 代码的数控系统,二次开发订 制,自带 CAM 功能,结构可靠、操作简单。
4、设备可快速简单操作,实现平面或者非平面产品的快速贴 合作业,适用于不同膜材、不同厚度、不同用途等膜材的曲面贴合
5、设备采用 CCD 辅助,工作定位精度±0.05mm,可有效控制 贴合精度。
6、设备采用半密封式空间结构、内部正压空间密封、等离子静 电释放,可有效防止毛丝、尘点等品质异常。
7、设备配套自动撕膜装置、以结合实际情况实现自动撕膜,降 低因撕膜操作手法不当产生品质异常的风险。
应用于车载显示屏及智能家电产品中曲面玻璃制品领域
项目 | 名称 | 参数 |
设备参数 | 外形尺寸 | 3500mm(L)×1700mm(W)×2300mm(H) |
工作台面高度 | 950mm±30 | |
重量(T)) | 2500KG | |
技术参数 | 最大玻璃尺寸 | 1500mm(L)×350mm(W)×120mm(H) |
适合玻璃厚度 | 0.8-3.0mm | |
最小曲率半径 R 角 | 最小 R 角≥40mm | |
最大膜材尺寸 | 1500mm(L)×350mm(W) | |
重复定位精度 | ±0.03mm | |
贴合精度 | ±0.2mm | |
底座固定方式 | 销钉定位、螺钉紧固 | |
产品固定方式 | 真空吸附 | |
产品对位方式 | CCD 对位 | |
生产周期 | 60S/PCS(视产品实际状态而定) | |

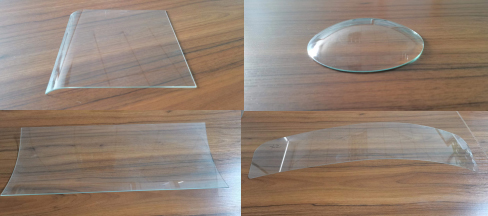

产品形状 | 圆弧面、椭圆面、L 型和船型等凸面玻璃(玻璃翘曲度小于 65°) | |
电控系统 | 电源要求 | AC380V±10%、50Hz、8KW |
设备总功率 | 8KW | |
电网稳定 | 电源滤波器 | |
电源保护 | 漏电断路器 |
