1、业内首款大尺寸曲面产品高效印刷机,最大尺寸 1000mm*300mm,最大高度落差 120mm
2、丝印和数控核心融合,提供高效率,高品质,低成本的大尺寸曲面印刷解决方案
3、双方案齐行,通用性更强,适用性更广。
4、设备原理是基于数字控制的平面印刷设备。
5、操作系统为二次开发而来,系统可靠稳定。
6、精密伺服系统控制,运行精度高,重复定位精度 0.03mm
7、人性化的空间布局,不仅提高生产效率,而且提高产品质量与减少设备占地面积
8、为简化实际操作编程难度,结合实际生产状况,此设备自带编程功能,可结合产品实际形状自动生成程序。

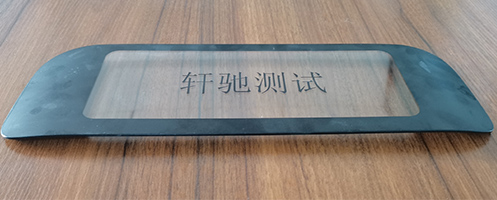

应用于车载显示屏及智能家电产品中曲面玻璃制品领域
项目 | 名称 | 参数 |
设备参数 | 外形尺寸 | 2100mm(L)×2090mm(W)×2150mm(H) |
工作台面高度 | 950mm±30 | |
重量(T)) | 约 2500KG | |
技术参数 | 最大玻璃尺寸 | 1000mm(L)×300mm(W)×120mm(H) |
适合玻璃厚度 | 0.8-3.0mm | |
产品弧高(mm) | ≤60,其中 V 型产品:内角需≥150°,外角需≤30° | |
产品印刷面 | 凸面 | |
印刷精度 | ±0.15mm | |
刮刀行程范围 | 0-1050mm | |
网框尺寸范围 | 0-1200mm | |
刮刀速度范围 | 0-0.6M/s | |
生产周期 | ≤2min/PCS | |
压缩空气 | 压力:0.6~0.8Mpa, 干燥气源 | |

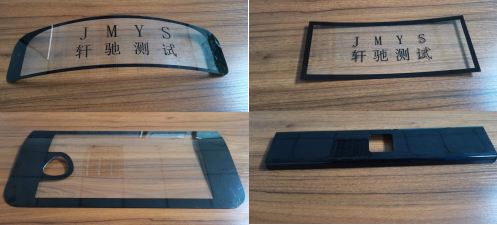

产品形状 | ![]() | |
电控系统 | 电源要求 | AC220V±10%、50Hz、5KW |
设备总功率 | 小于 4KW | |
电网稳定 | 电源滤波器 | |
电源保护 | 漏电断路器 |
