1.新型连续式精密烘烤炉由轩驰智能独家开发并于2023年推出
2.设备是行业首创多层烘烤、连续运行式多功能节能型烘烤炉。

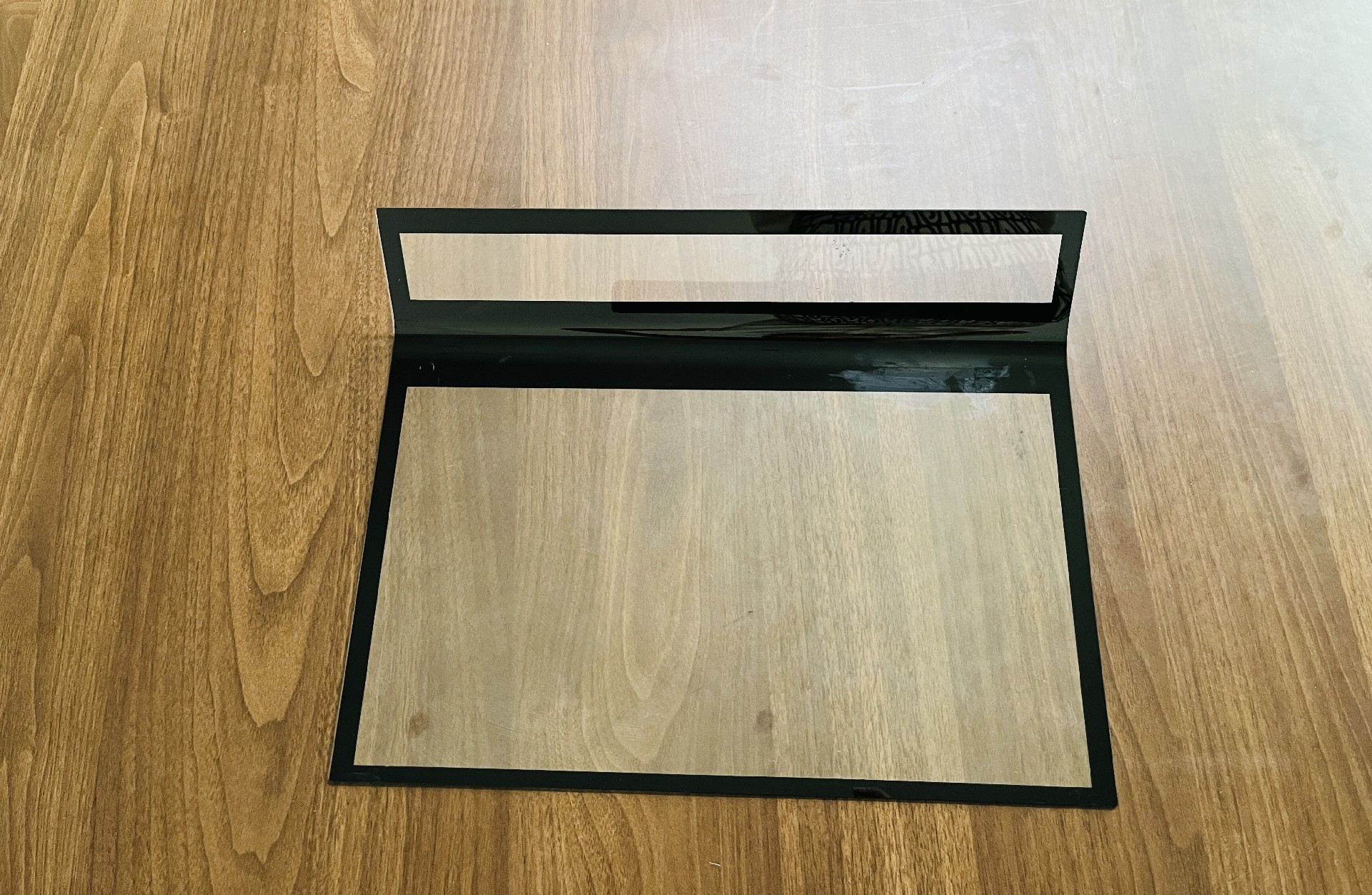

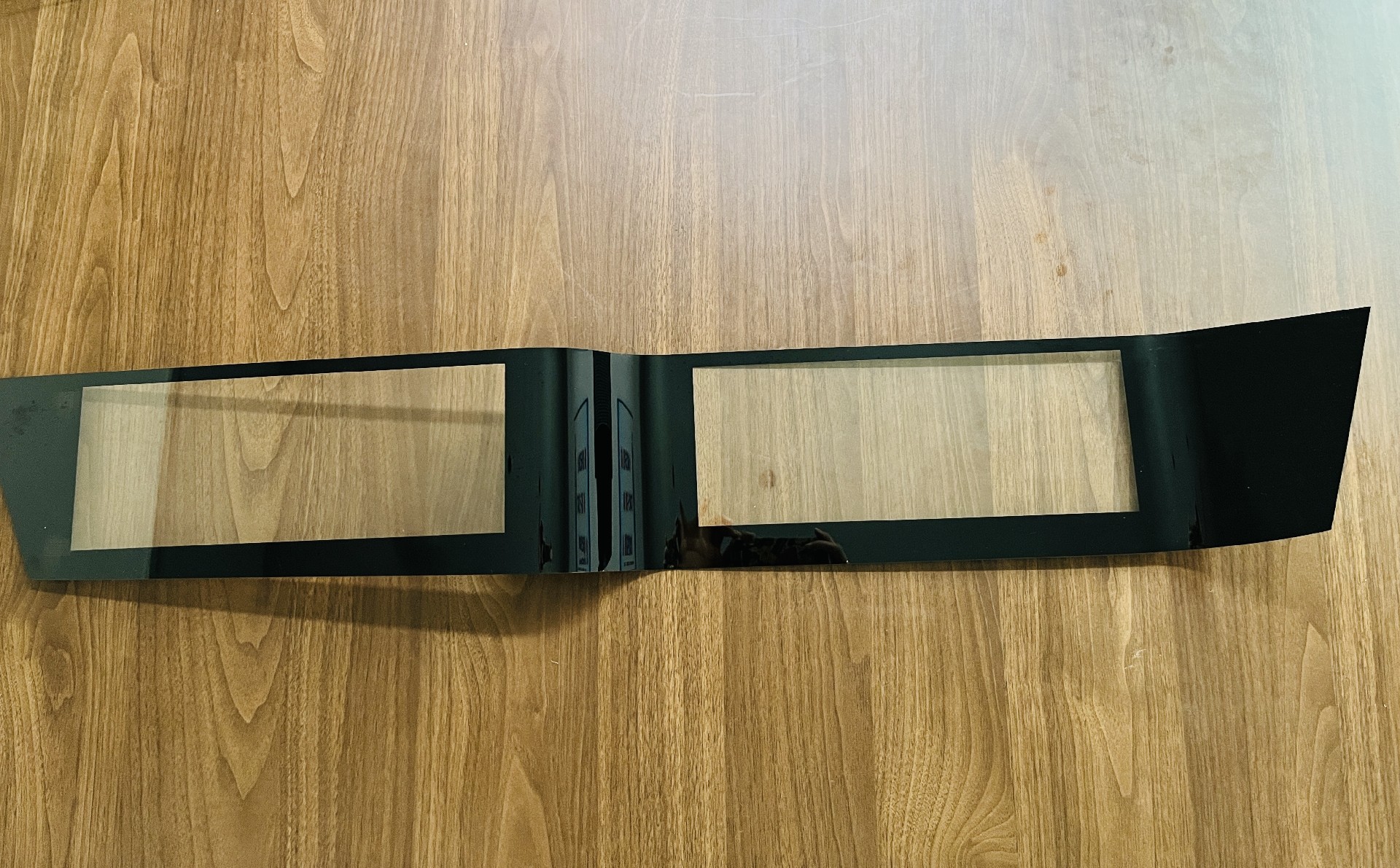

3.设备主要用于、印刷、烤花、表干、脱水、熔焊、食品等行业
4.设备能耗相比同等工作效率烘烤炉节能 30%以上
5.设备占地面积相比同等工作效率烘烤炉节约 60%以上
6.设备相对于传统隧道式烘烤炉此设备具有投入成本低,生产运行成本低,生产良率高、生产品质稳定等特点
应用于印刷烘烤、烤花烘烤、表干、脱水烤干、熔焊烘烤、食品烘烤等领域
三、设备主要参数 | ||
序号 | 名称 | 内容 |
1 | 型号: | XCHK-1030A |
2 | 线体规格: | L8000*W1800*H2650mm(整机外型尺寸) |
3 | 有效烤架宽度: | 1100mm |
4 | 有效进料长度: | 1500mm |
5 | 有效出料料长度: | 1500mm |
6 | 烘烤段长度: | 14000mm (多层自动循环) |
7 | 加热装机总功率: | 90KW |
8 | 线体总功率: | 三相五线AC380V-50Hz 112KW |
9 | 输送速度: | 0.5~6m/min 可调 |
10 | 操作面离地面高度: | 830mm±30mm |
11 | 有效温控范围: | 室温~250°C |
12 | 输送电机: | 齿轮减速机电机 变频调节 |
13 | 运风电机: | 耐高温长轴电机 |
14 | 运风风轮: | 多翼式风轮 |
15 | 传动链条: | 6分标准链 |
16 | 传动齿轮: | 6分B型 |
17 | 传动轴: | 机加镀锌轴 |
18 | 发热管: | 1.5KW/支-220V 不锈钢加热管 单节温区共计12支 |
20 | 检修门: | 快速侧开式检修门 |
21 | 高温高效过滤器: | 过滤等级:千级,极限温度:320℃; |
23 | 加热输出: | 阳明电力调整器输出,单段单独控制 |
24 | 温控输入: | K型 |
25 | 操作界面: | PLC人机界面,各组加热管电流直观显示 |
26 | 热风循环方式: | 侧吹式 |
27 | 炉温控制精度 | ±3-5℃(恒温区) |
28 | 废气排风: | 排风量410-540m³/h(2台),排风量18m³/min; 排风口管径:5寸*2处;自然排气口:4寸*2处,单个排气量0.83m³/min |
29 | 风冷: | 采用平面轴流风机强制风冷,底部设离心风机强制排风,排风口管径:6寸*1处。排风量23m³/min。 |
30 | 整机总排气量: | 约44m³/min,即2640m³/h(厂房外接排气需大于此排气的1.2倍,方能达到隧道炉最佳使用效果) |
31 | 保温: | 120K硅酸铝保温棉 |
32 | 设备表面温度: | ≤室温+10°C |
